Газовая горелка TBG 110 LX ME


Цена:

Купить



Купить в 1 клик


Технические параметры

Артикул: 17600020
Тепловая Мощность Мин: 180 кВт
Тепловая Мощность Макс: 1200 кВт
Расход Газа (метан) Мин: 18,1 нм³/ч
Расход Газа (метан) Макс: 121 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1080x770x700
Вес НЕТТО/БРУТТО (кг): 65/87


Технические и функциональные характеристики


Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива
EN676.
Функционирование на двух прогрессивных ступенях/модуляционное.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным
управлением.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.
Высокое модуляционное соотношение: 1:5.
Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.

Конструктивные характеристики


Корпус выполнен из легкого сплава алюминия.
Центробежный вентилятор из легкого сплава алюминия.
Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Электрический щит выполнен из легкого сплава алюминия.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и
тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки
посредством дисплея.
Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный
микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
Обнаружение пламени посредством электрода ионизации.
Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального
давления, регулятором давления и газовым фильтром.
"Умные" разъемы горелки/рампы (для защиты от неправильного использования).


Размеры горелки:

Размер горелки

A ммА1 ммА2 ммВ1 ммВ2 ммВ5 ммС ммD ммЕ ммF ммI мм.I1 ммL ммM ммN мм
6102403703801602001315200-450224219320320280-370M12235

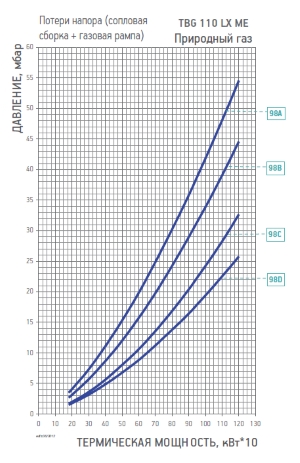

    Соответствие горелка рампа:

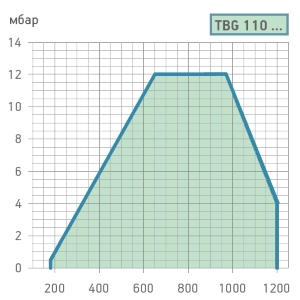

  Рабочий диапазон горелки (график):









Вид газаКривая на графикеВерсияP.Max** мбарИсполн.Газовая рампа Код.Рег.давления газа с фильтром КодАдаптер горелка/рампа КодКонтроль герметич. клап. КодСхема.
ПРИР.98ACE/EXP360CTV
19990561
в комплекте96000007в комплектеD2
ПРИР.98BCE/EXP360CTV
19990562
в комплекте-в комплектеD2
ПРИР.98CCE/EXP500CTV
19990524
в комплекте-в комплектеD2
ПРИР.98DCE/EXP500CTV
19990525
в комплекте-в комплектеD2



Стандартная комплектация:

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.


Примечания:

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
