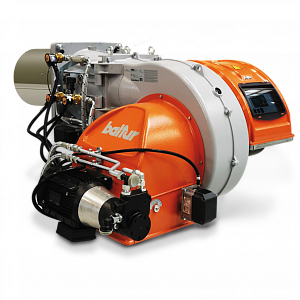

Дизельная горелка TBL 650 ME

Артикул:

36190010

Тепловая Мощность Мин:

1300 кВт

Тепловая Мощность Макс:

6500 кВт

Расход Дизеля - Мин. кг/ч:

110 кг/ч

Расход Дизеля - Макс. кг/ч:

548 кг/ч

Электропитание:

3~ 400 В / 1N~ 230 В, 50 Гц

Тип регулировки:

Модуляционная, электронное управление

Вязкость Топлива °E:

1,5 °E при 20 °C

Вес НЕТТО/БРУТТО (кг):

230 кг

Материалы для скачивания
Описание
Отзывы

Инструкция Baltur TBL 450–750 ME

Скачать

Рабочие диапазоны TBL 450–750 ME

Скачать

Габаритная схема TBL 450–750 ME

Скачать

Технические и функциональные характеристики

Дизельная горелка Baltur TBL 650 ME с электронной модуляцией мощности от 1300 до 6500 кВт.
Расход дизельного топлива — 110–548 кг/ч.
Электронное согласование подачи воздуха и топлива посредством сервоприводов.
Механическое распыление топлива и регулируемая головка горения.
Контроль пламени ультрафиолетовым датчиком.
Блок управления BT320–330 с дисплеем режимов работы и кодов блокировки.
Шарнирное открытие для обслуживания головки горения.
Класс выбросов 2 по EN 267.
Двигатель вентилятора — 15 кВт; двигатель насоса — 2,2 кВт.
Питание: силовая цепь 3~ 400 В, цепь управления 1N~ 230 В, 50 Гц.
Степень защиты IP40. Температура окружающей среды от −15 до +40 °C.
Вязкость топлива — 1,5 °E при 20 °C.
Масса без упаковки — 230 кг, с упаковкой — 330 кг.

Комплектация

Гибкие топливные шланги, фильтр, прокладка присоединительного фланца, крепёж и медные уплотнения. Форсунку и комплект модуляции подбирают отдельно под условия эксплуатации.

Габаритные размеры

Ширина A — 1313 мм, высота B — 820 мм, длина C — 1805 мм. Длина головки D — 600 мм, диаметр E — 389 мм. Размеры присоединения указаны на схеме в инструкции.

Рабочий диапазон

Рабочие диапазоны Baltur TBL 450 ME, TBL 510 ME, TBL 650 ME и TBL 750 ME из инструкции

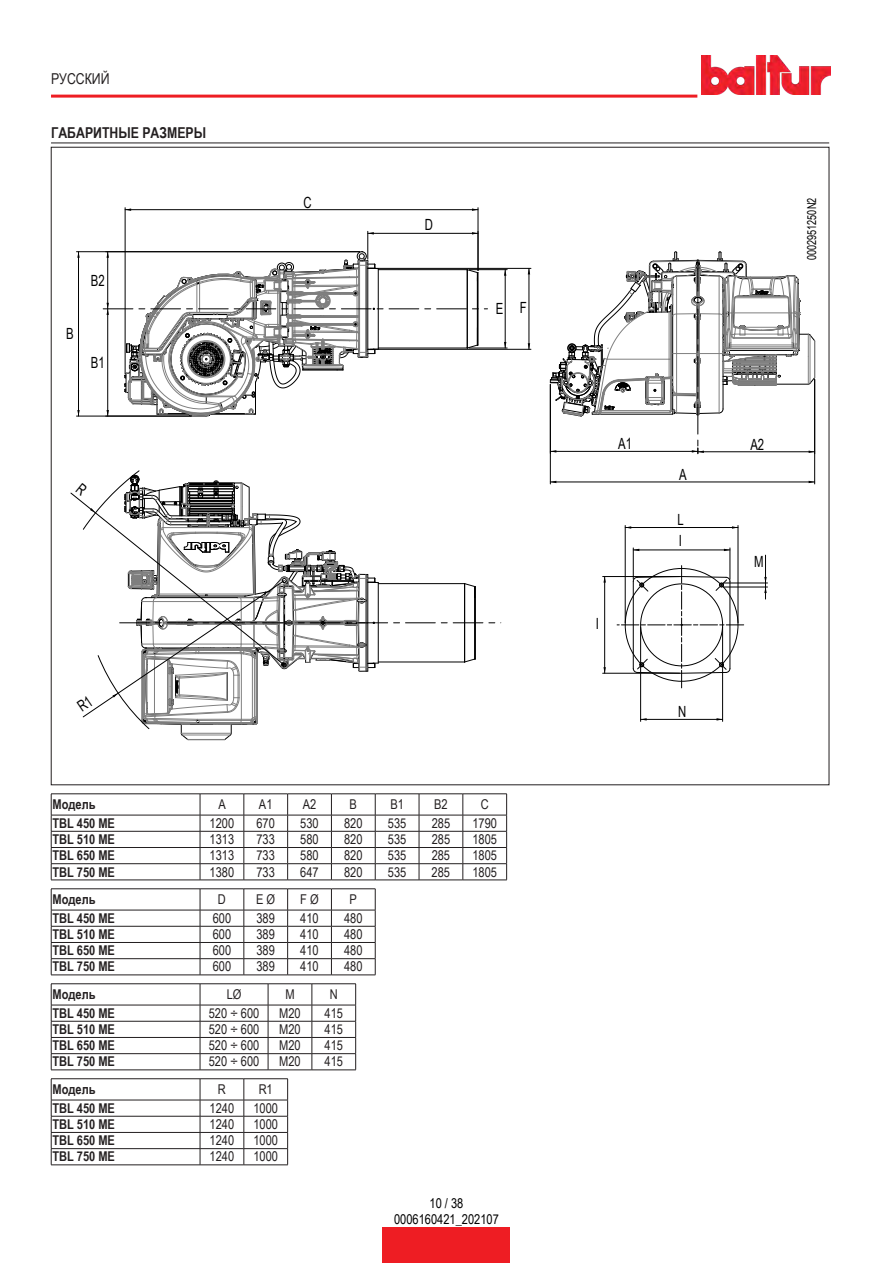

Габаритная схема

Габаритные и присоединительные размеры Baltur TBL 450–750 ME из инструкции
