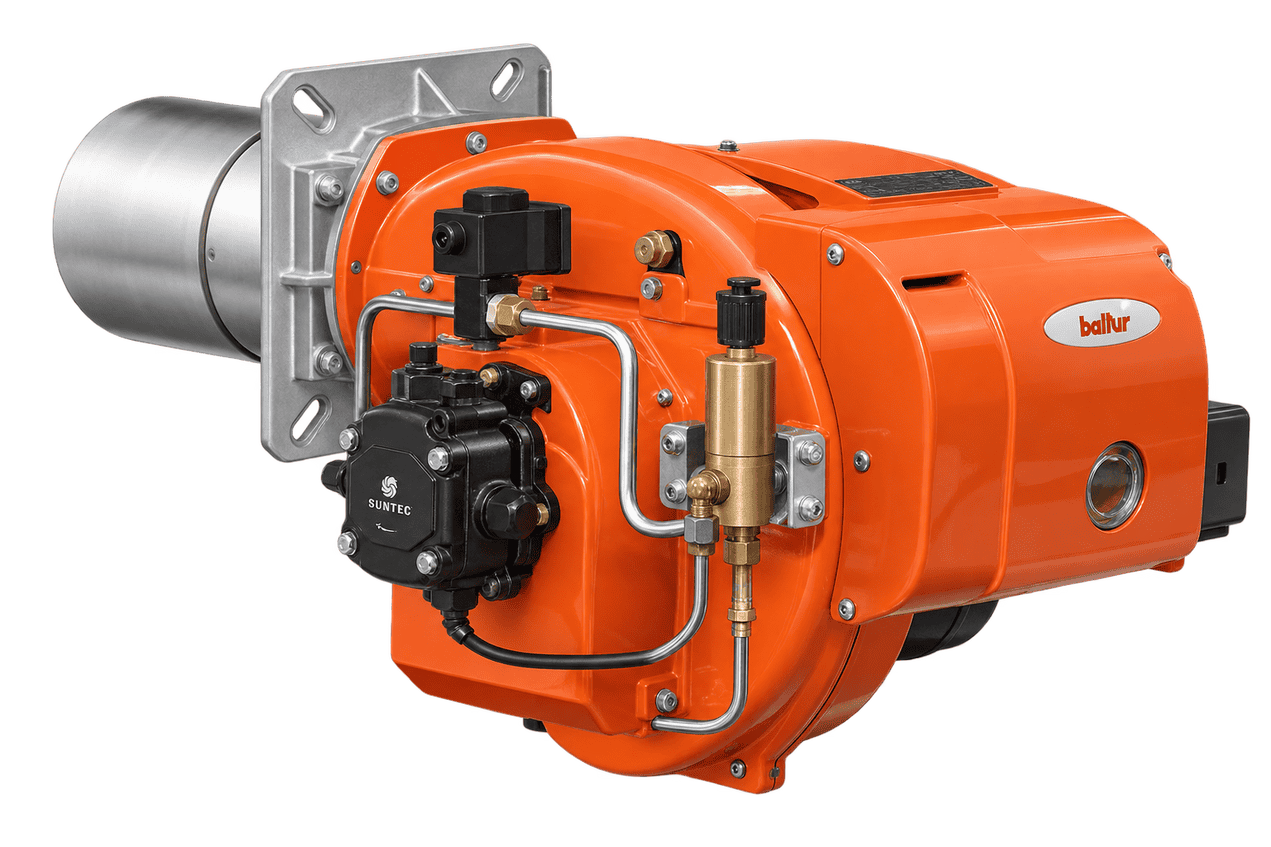

Дизельная горелка TBL 18 P

Артикул:

35570010

Тепловая Мощность Мин:

90 кВт

Тепловая Мощность Макс:

210 кВт

Расход Дизеля - Мин. кг/ч:

7,6

Расход Дизеля - Макс. кг/ч:

17,7

Электропитание:

1ф, 230 В

Тип регулировки:

Двухступенчатая

Вязкость Топлива °E:

1,5

Размер упаковки Д х Ш х В (мм):

1000 × 600 × 510

Вес НЕТТО/БРУТТО (кг):

23,5 кг

Материалы для скачивания
Описание
Отзывы

Инструкция

Скачать

Запчасти

Скачать

Технические и функциональные характеристики

Дизельная горелка с двухступенчатым режимом работы «малое / большое пламя». Предусмотрена регулировка головки горения и подачи воздуха. Воздушная заслонка управляется гидравлическим приводом. По уровню выбросов горелка соответствует классу 2 согласно EN 267. Конструкция позволяет извлекать узел смешивания для технического обслуживания без демонтажа горелки с котла.

Конструктивные характеристики

Моноблочная конструкция со скользящим крепёжным фланцем для регулировки выступа головки горения. Топливная система включает шестерённый насос с регулятором давления и отсечными клапанами. Мощность однофазного двигателя вентилятора — 0,25 кВт. Наличие пламени контролируется фотоэлектрическим датчиком. Для снижения шума предусмотрены звукопоглощающие элементы. Степень электрической защиты — IP40.

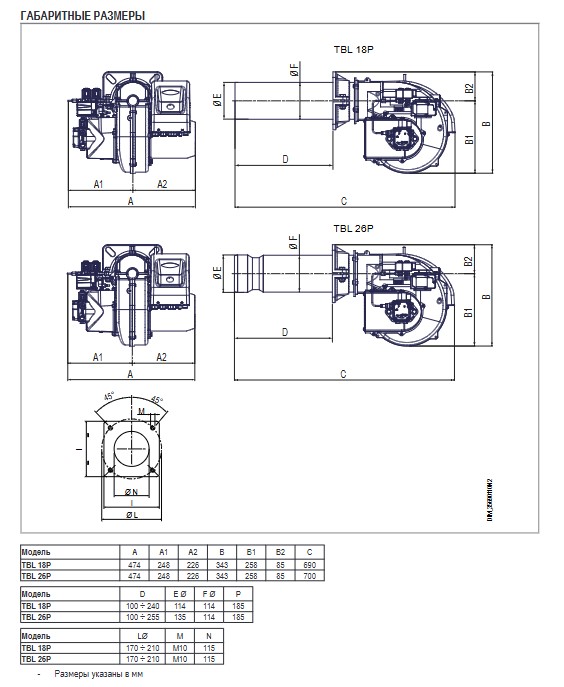

Размеры горелки

Габариты (Ш × В × Д): 474 × 343 × 690 мм.

Стандартная комплектация

Два гибких топливных шланга, одна форсунка, уплотнение фланца и крепёжные элементы, четырёхполюсный и семиполюсный разъёмы.

Примечание

Низшая теплотворная способность дизельного топлива, принятая для технических данных: 42,70 МДж/кг, или 10 200 ккал/кг.
