Газовая горелка TBG 110 LX MC


Артикул:
18600010
Макс. рабочее давление:
360 мбар
Тепловая Мощность Мин:
130
Тепловая Мощность Макс:
1200
Расход Газа (метан) Мин:
14
Расход Газа (метан) Макс:
127
Электропитание:
3 фазы, 400 В, 50 Гц; управление 230 В
Тип регулировки:
Двухступенчатая прогрессивная / модуляционная, механический кулачок
Диаметр подключения:
2"
Вес НЕТТО:
65
Вес НЕТТО/БРУТТО (кг):
65 / 86

Инструкция Baltur TBG 80–360 LX MC (русский язык)
Скачать
Рабочий диапазон TBG 110 LX MC
Скачать
Габаритные размеры TBG 110 LX MC
Скачать

Технические и функциональные характеристики

Baltur TBG 110 LX MC — газовая горелка с механическим кулачком и прогрессивно-двухступенчатым регулированием. Рабочий диапазон на природном газе — 130–1200 кВт.

Исполнение LX соответствует классу выбросов NOx 3 по EN 676.

  • Электрический сервопривод и кулачок с переменным профилем согласуют подачу газа и воздуха.
  • Модуляционный режим возможен при установке соответствующего комплекта регулирования.
  • Контроль пламени электродом ионизации; автомат горения LME 22.233C2 BT.
  • Панель со светодиодной индикацией рабочих состояний и неисправностей.
  • Регулируемая головка сгорания и подвижный присоединительный фланец.
  • Шарнир с двусторонним открытием облегчает обслуживание горелки на котле.
  • Газовую рампу и комплект контроля герметичности подбирают по проекту.

Электрические и эксплуатационные данные

  • Электропитание: 3 фазы, 400 В, 50 Гц; управление — 230 В.
  • Номинальная мощность двигателя вентилятора: 1,5 кВт.
  • Мощность трёхфазной электрической цепи: 1,76 кВт; однофазной цепи управления — 0,083 кВт.
  • Степень электрозащиты: IP40.
  • Расход природного газа: 14–127 стм³/ч.
  • Звуковое давление по данным испытаний изготовителя: 72 дБА.
  • Температура окружающей среды: от −15 до +40 °C.
  • Масса нетто / брутто: 65 / 86 кг.
  • Габаритные размеры A × B × C: 641 × 546 × 1244 мм.

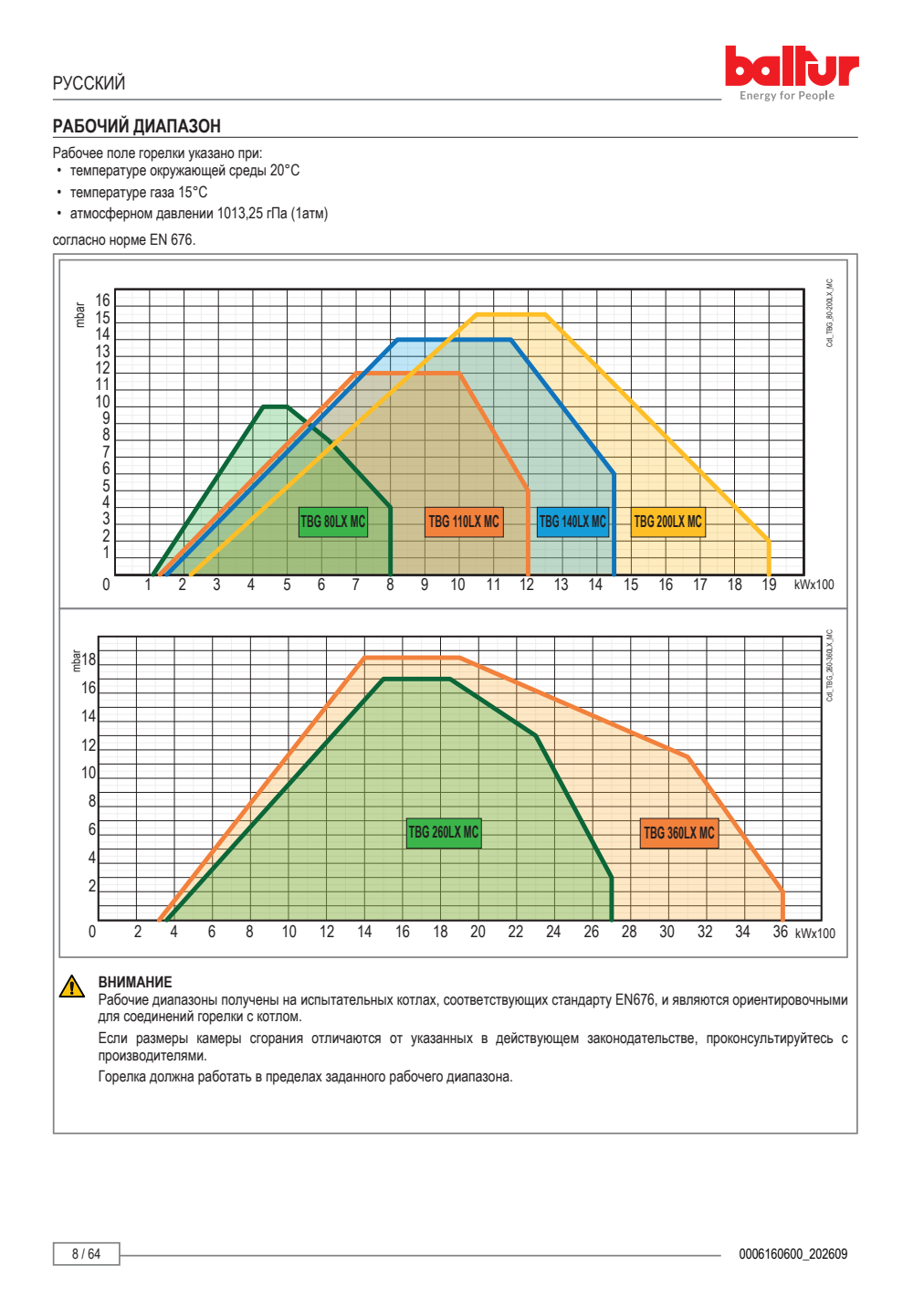

Рабочий диапазон

Рабочий диапазон Baltur TBG 110 LX MC

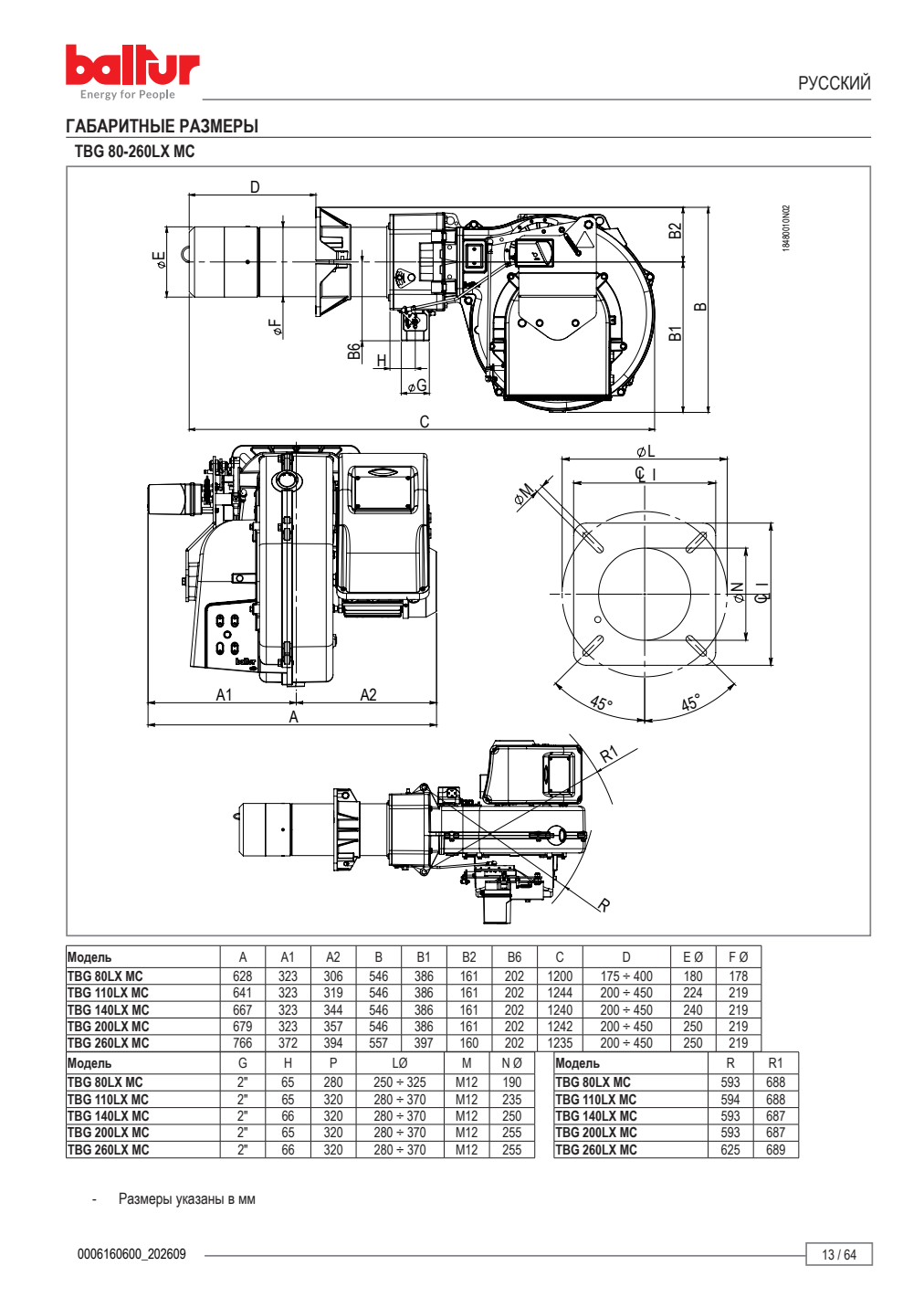

Габаритные размеры

Габаритные размеры Baltur TBG 110 LX MC
