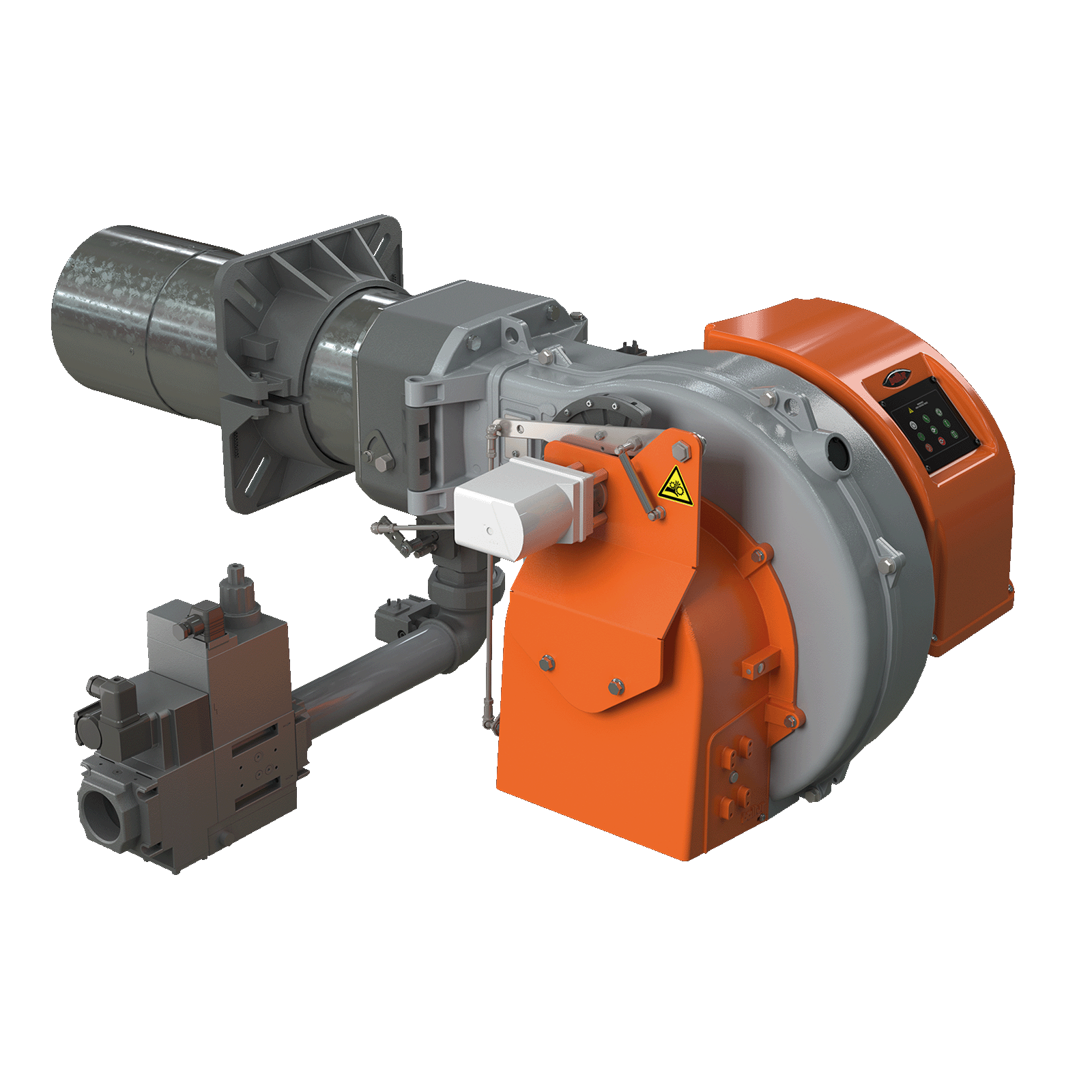

Газовая горелка TBG 200 LX MC


Артикул:
18780010
Макс. рабочее давление:
360 мбар
Тепловая Мощность Мин:
220
Тепловая Мощность Макс:
1900
Расход Газа (метан) Мин:
23
Расход Газа (метан) Макс:
201
Электропитание:
3 фазы, 400 В, 50 Гц; управление 230 В
Тип регулировки:
Двухступенчатая прогрессивная / модуляционная, механический кулачок
Диаметр подключения:
2"
Вес НЕТТО:
72
Вес НЕТТО/БРУТТО (кг):
72 / 93

Инструкция Baltur TBG 80–360 LX MC (русский язык)
Скачать
Рабочий диапазон TBG 200 LX MC
Скачать
Габаритные размеры TBG 200 LX MC
Скачать

Технические и функциональные характеристики

Baltur TBG 200 LX MC — газовая горелка с механическим кулачком и прогрессивно-двухступенчатым регулированием. Рабочий диапазон на природном газе — 220–1900 кВт.

Исполнение LX соответствует классу выбросов NOx 3 по EN 676.

  • Электрический сервопривод и кулачок с переменным профилем согласуют подачу газа и воздуха.
  • Модуляционный режим возможен при установке соответствующего комплекта регулирования.
  • Контроль пламени электродом ионизации; автомат горения LME 22.233C2 BT.
  • Панель со светодиодной индикацией рабочих состояний и неисправностей.
  • Регулируемая головка сгорания и подвижный присоединительный фланец.
  • Шарнир с двусторонним открытием облегчает обслуживание горелки на котле.
  • Газовую рампу и комплект контроля герметичности подбирают по проекту.

Электрические и эксплуатационные данные

  • Электропитание: 3 фазы, 400 В, 50 Гц; управление — 230 В.
  • Номинальная мощность двигателя вентилятора: 3 кВт.
  • Мощность трёхфазной электрической цепи: 3,49 кВт; однофазной цепи управления — 0,083 кВт.
  • Степень электрозащиты: IP40.
  • Расход природного газа: 23–201 стм³/ч.
  • Звуковое давление по данным испытаний изготовителя: 80 дБА.
  • Температура окружающей среды: от −15 до +40 °C.
  • Масса нетто / брутто: 72 / 93 кг.
  • Габаритные размеры A × B × C: 679 × 546 × 1242 мм.

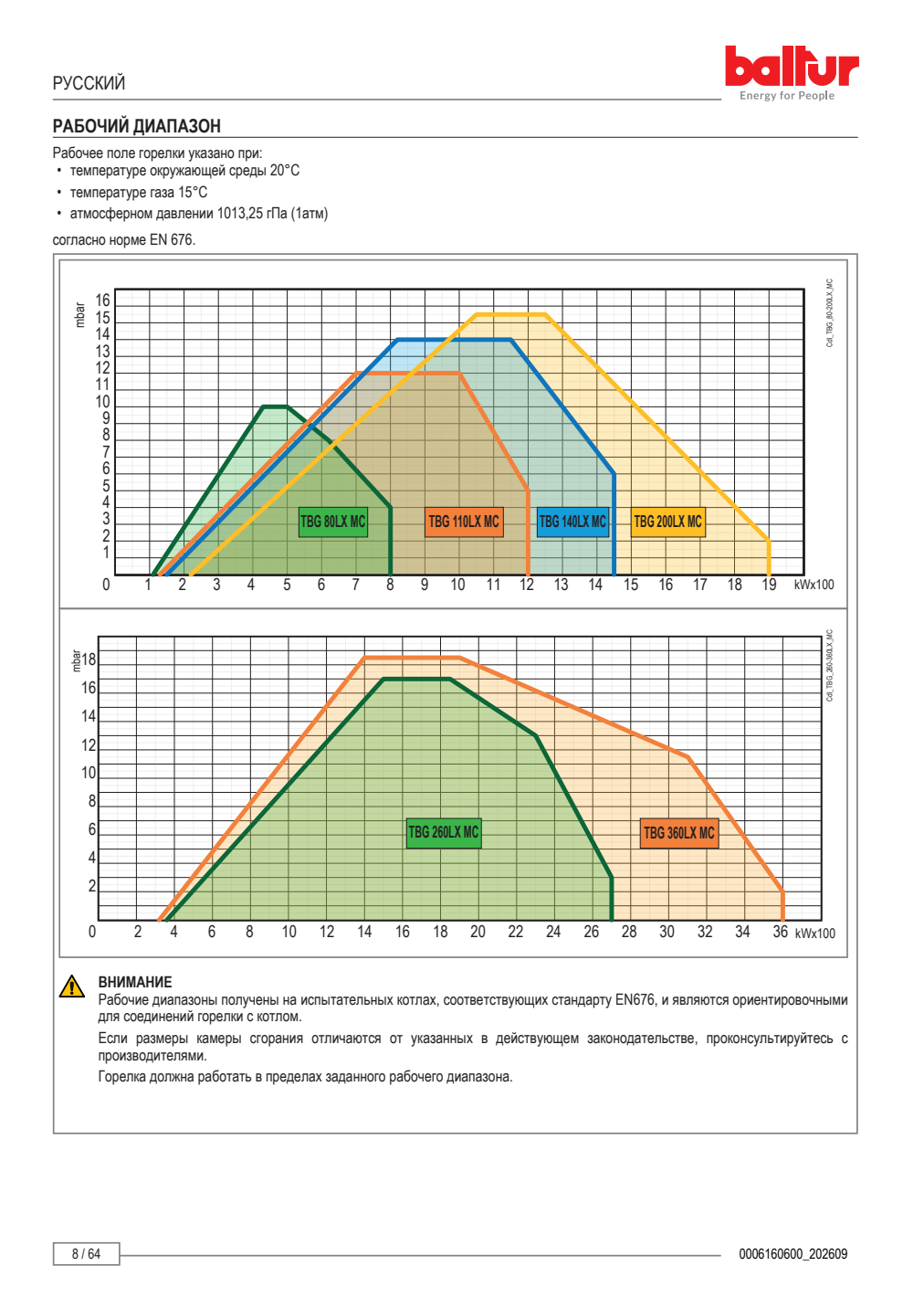

Рабочий диапазон

Рабочий диапазон Baltur TBG 200 LX MC

Габаритные размеры

Габаритные размеры Baltur TBG 200 LX MC
