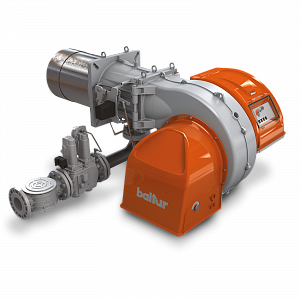

Газовая горелка TBG 450 LX MC


Артикул:
18100010
Тепловая Мощность Мин:
600
Тепловая Мощность Макс:
4800
Расход Газа (метан) Мин:
63
Расход Газа (метан) Макс:
508
Электропитание:
3N ~ 380 В ±10%, 50 Гц
Тип регулировки:
Двухступенчатая прогрессивная / модуляционная, механический кулачок
Диаметр подключения:
DN 80
Вес НЕТТО:
181,5
Вес НЕТТО/БРУТТО (кг):
181,5 / 259

Инструкция TBG 450–750 LX MC (RU)
Скачать
Рабочие диапазоны TBG 450–750 LX MC
Скачать
Габаритные размеры TBG 450–750 LX MC
Скачать

Газовая горелка Baltur TBG 450 LX MC

Baltur TBG 450 LX MC — моноблочная вентиляторная горелка мощностью 600–4800 кВт для котлов и промышленных теплогенераторов. Рассчитана на природный газ; использование пропана предусматривает соответствующую настройку оборудования. Головка сгорания Low NOx обеспечивает класс выбросов 3 по EN 676.

Регулирование мощности

Горелка работает с двумя прогрессивными ступенями. Электрический сервопривод перемещает механический кулачок, согласующий расход газа и воздуха. Для автоматического модулирующего режима подбирают дополнительный комплект управления и датчик температуры или давления.

Конструкция и оснащение

  • Регулируемая головка сгорания с огневой трубой из нержавеющей стали.
  • Центробежный вентилятор с двигателем мощностью 9,2 кВт.
  • Блок управления LME 73 и ионизационный контроль пламени.
  • Механическая регулировка соотношения газа и воздуха.
  • Шарнир с открыванием в обе стороны для доступа к узлу смешивания.
  • Степень защиты электрооборудования IP54.

Подбор и монтаж

Рабочую точку проверяют по диаграмме с учетом мощности и сопротивления топки. Газовая рампа подбирается отдельно по расходу, виду газа и давлению в подающей линии. Также проверяют размеры камеры сгорания и присоединительного фланца. Установку и пуск выполняют квалифицированные специалисты.

Расход газа, масса и электропитание указаны по инструкции Baltur 0006160273_202007 для TBG 450–750 LX MC. Исполнение и комплектацию уточняют по артикулу.

Рабочие диапазоны

Рабочие диапазоны TBG 450–750 LX MC

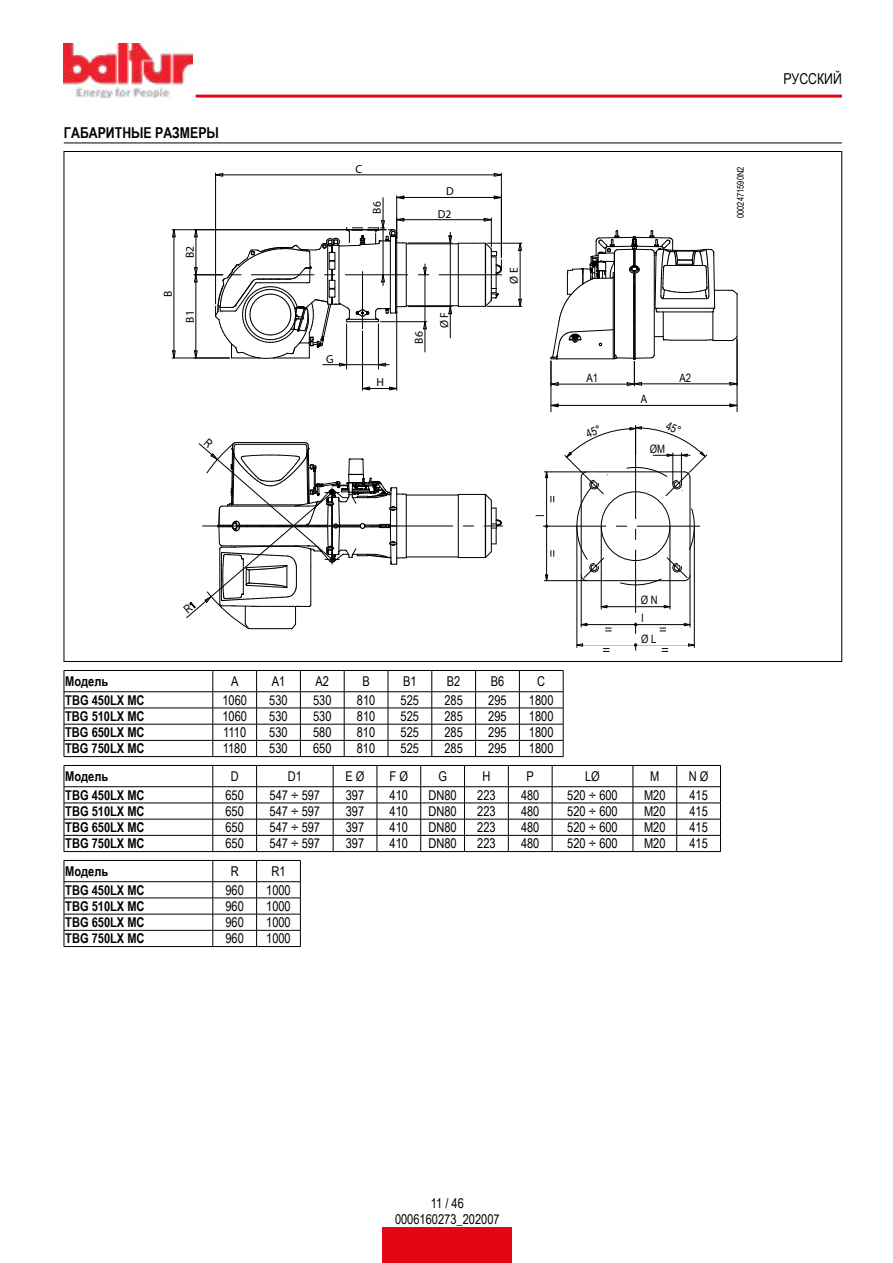

Габаритные и присоединительные размеры

Габаритная схема TBG 450–750 LX MC
