Горелка TBG 110 LX ME V

Артикул:

18620015

Тепловая Мощность Мин:

110

Тепловая Мощность Макс:

1250

Расход Газа (метан) Мин:

Расход Газа (метан) Макс:

132

Электропитание:

3N ~ 400 В, 50 Гц

Тип регулировки:

Модуляционная, электронный кулачок и частотный преобразователь

Диаметр подключения:

Вес НЕТТО:

72,7

Размер упаковки Д х Ш х В (мм):

1070 × 800 × 700

Ширина упаковки:

800

Высота упаковки:

700

Вес НЕТТО/БРУТТО (кг):

72,7 / 93

Материалы для скачивания
Описание
Отзывы

Инструкция Baltur TBG 80–360 LX ME V (RU)

Скачать

Рабочий диапазон TBG 110 LX ME V

Скачать

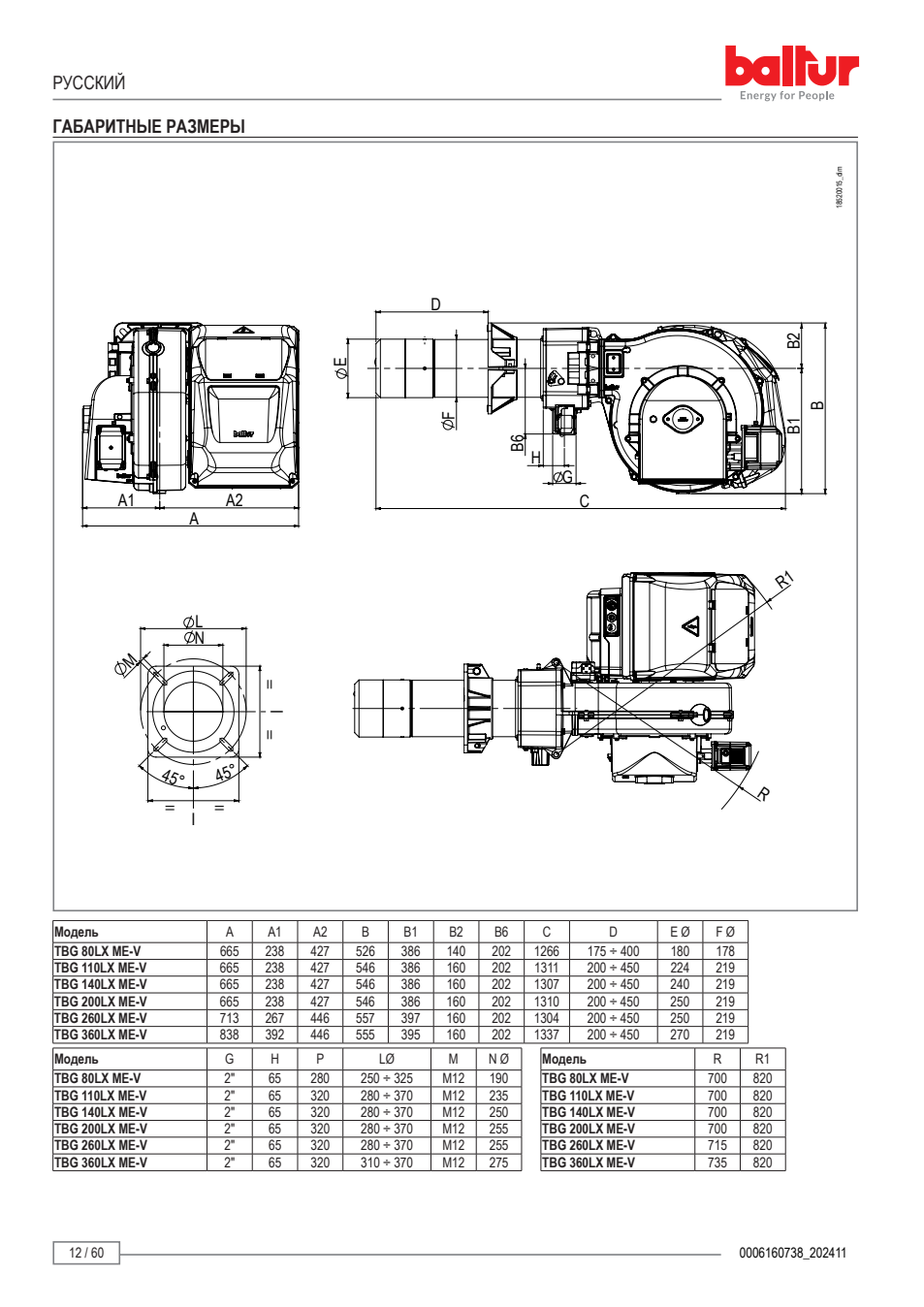

Габаритные размеры TBG 110 LX ME V

Скачать

Газовая горелка Baltur TBG 110 LX ME V

Baltur TBG 110 LX ME V — газовая вентиляторная горелка мощностью 110–1250 кВт с электронным управлением соотношением газа и воздуха. Исполнение Low NOx соответствует классу 3 по EN 676. Горелка предназначена для установки на совместимые котлы; рабочую точку проверяют по мощности и противодавлению топки.

Электронная модуляция и инвертор

Электронный блок управляет сервоприводами газовой и воздушной заслонок. Частотный преобразователь изменяет частоту вращения вентилятора в зависимости от нагрузки, помогая снизить расход электроэнергии и уровень шума. В этой модели применяется двигатель со встроенным инвертором. Регулятор модуляции входит в исполнение ME V; датчик температуры или давления выбирают по задаче котельной.

Конструкция и оснащение

Мощность двигателя вентилятора — 1,5 кВт при 50 Гц.
Регулируемая головка сгорания.
Контроль пламени ионизационным электродом.
Электронный кулачок для согласования подачи топлива и воздуха.
Дисплей для контроля состояния и настройки оборудования.
Шарнирное открывание для доступа к головке горения при обслуживании.
Степень защиты электрооборудования IP40.

Подбор и комплектация

Газовую рампу подбирают по виду газа, требуемому расходу и доступному давлению. Проверяют габариты камеры сгорания, размеры фланца и огневой трубы, а также параметры электропитания. Комплекты контроля O₂ и CO являются дополнительными опциями и подбираются для конкретного исполнения.

Характеристики приведены по инструкции Baltur 0006160738_202411 для TBG 80–360 LX ME V. Монтаж и пуск выполняют квалифицированные специалисты.
