Комбинированная горелка TBML 800 ME V

Артикул:

67320015

Макс. рабочее давление:

500 мбар (газовая рампа)

Тепловая Мощность Мин:

800 кВт (газ); 2000 кВт (дизель)

Тепловая Мощность Макс:

8000 кВт

Расход Дизеля - Мин. кг/ч:

≈168,6 кг/ч (расчёт)

Расход Дизеля - Макс. кг/ч:

≈674,5 кг/ч (расчёт)

Расход Газа (метан) Мин:

≈80,4 нм³/ч (расчёт)

Расход Газа (метан) Макс:

≈804,5 нм³/ч (расчёт)

Электропитание:

3ф 380 В, 50 Гц

Тип регулировки:

Модуляционная на газе и дизеле, электронное и частотное регулирование

Диаметр подключения:

DN80

Материалы для скачивания
Описание
Отзывы

Техническое описание TBML 800 ME V — каталог 2026

Скачать

Инструкция базовой горелки TBML 800 ME

Скачать

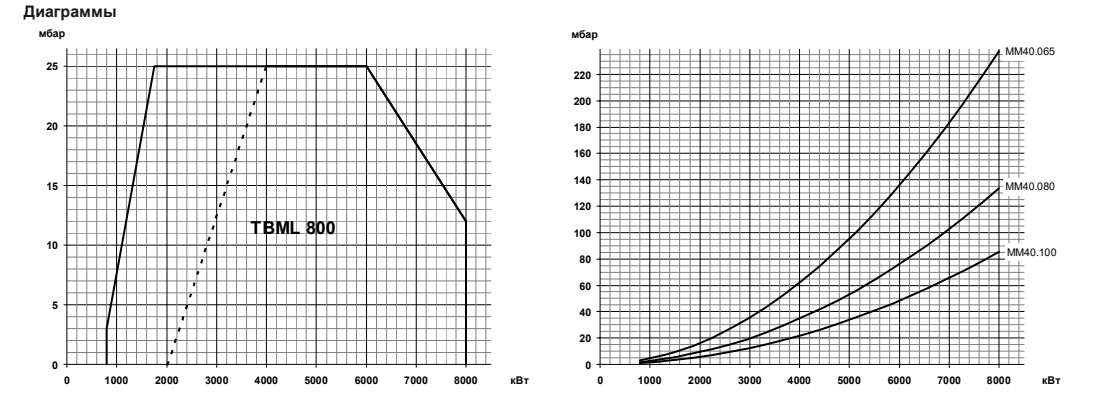

Рабочий диапазон TBML 800 ME V

Скачать

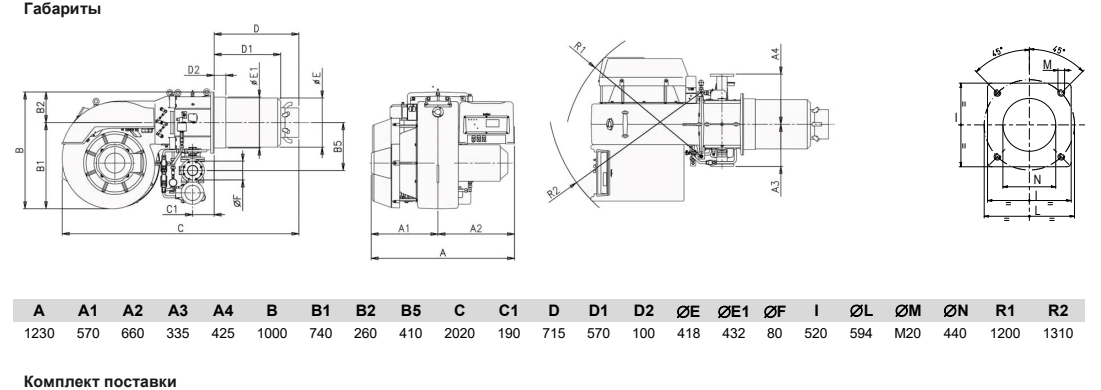

Габаритные размеры TBML 800 ME V

Скачать

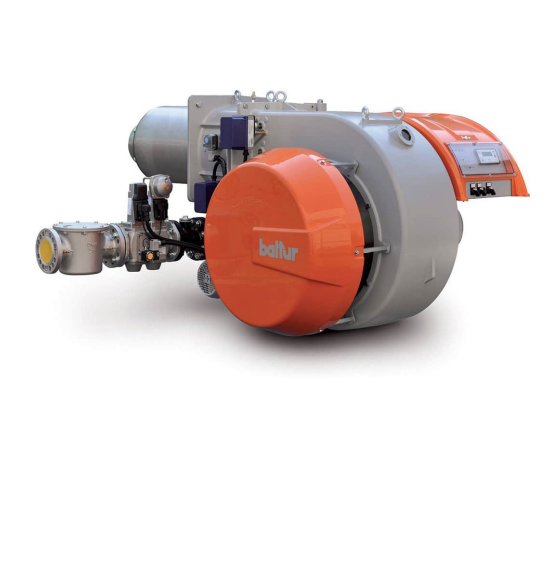

Комбинированная горелка Baltur TBML 800 ME V предназначена для попеременного сжигания газа и дизельного топлива. Диапазон мощности на газе — 800–8000 кВт, на дизеле — 2000–8000 кВт. Применяется на совместимых котлах и промышленных теплогенераторах.

Электронное управление согласует подачу топлива и воздуха. Исполнение ME V оснащается регулятором мощности LCM 100, модулем VSM 100 и частотным преобразователем ACH550-01-031A-4-B055. Регулирование скорости вентилятора позволяет снижать потребление электроэнергии и шум при частичной нагрузке.

Технические и функциональные характеристики

Модуляционное регулирование на газе и дизельном топливе.
Мощность двигателя вентилятора — 15,0 кВт; двигателя насоса — 2,2 кВт.
Потребляемая электрическая мощность — 19,6 кВт.
Трёхфазное электропитание 380 В, 50 Гц; степень защиты IP54.
Ультрафиолетовый контроль пламени, реле давления воздуха и жидкого топлива.
Механическое распыление дизельного топлива; максимальная вязкость — 6 сСт.
Класс выбросов NOx на газе — 3, на дизеле — 2.
Уровень шума — 85,0 дБ(А).
Прерывистый режим с остановкой не реже одного раза в 24 часа.
Присоединение газовой арматуры — DN80; рампу выбирают по расходу и давлению газа.

Конструктивные характеристики

Алюминиевый корпус вентилятора и головка горения из жаропрочной стали.
Воздушная и газовая заслонки с отдельными сервоприводами.
Регулируемый смесительный узел и подпорная шайба.
Топливный насос с отдельным электродвигателем, регулированием давления и запорной арматурой.
Регулятор расхода жидкого топлива, электронный автомат горения и трансформатор розжига.
Фланец крепления к теплогенератору.

Подбор и комплектация

При подборе учитывают мощность котла и противодавление топки для каждого топлива. Газовую рампу, форсунку и датчик температуры или давления выбирают по проекту. Параметры исполнения приведены по каталогу Baltur 2026. Расходы топлива в характеристиках расчётные: для газа принята низшая теплота сгорания 35,8 МДж/нм³ при 0 °C и 1013 мбар, для дизеля — 42,7 МДж/кг. Фактический расход зависит от свойств топлива.
