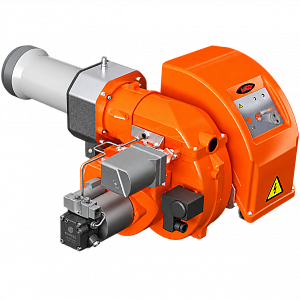

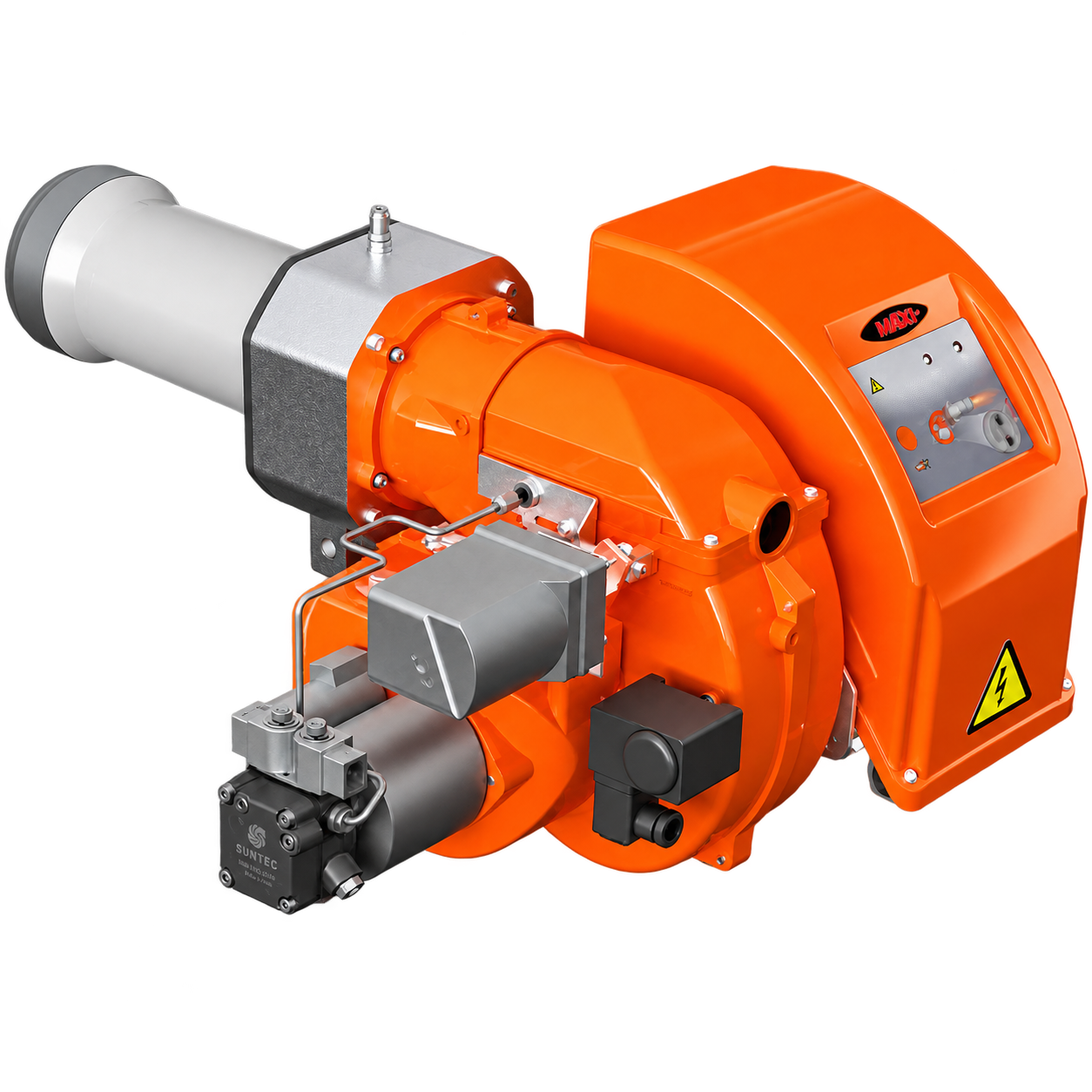

Комбинированная горелка TBML 35 P

Артикул:

54810010

Тепловая Мощность Мин:

130 кВт

Тепловая Мощность Макс:

400 кВт

Расход Газа (метан) Мин:

13 нм³/ч

Расход Газа (метан) Макс:

40 нм³/ч

Электропитание:

1ф 230В

Тип регулировки:

Двухступенчатая

Вязкость Топлива °E:

1,5

Размер упаковки Д х Ш х В (мм):

1070 × 800 × 700 мм

Вес НЕТТО/БРУТТО (кг):

45/46

Материалы для скачивания
Описание
Отзывы

Инструкция

Скачать

Спецификации запчастей

Скачать

Технические и функциональные характеристики

Комбинированная горелка газ/дизель, соответствующая европейским стандартам EN 676 и EN 267.
Двухступенчатый режим работы.
Низкий уровень выбросов NOx и CO при работе на газе — класс 2 по EN 676.
Низкий уровень выбросов NOx и CO при работе на дизельном топливе — класс 2 по EN 267.
Регулируемая головка горения.
Возможность снятия смесительного узла и головки горения без демонтажа горелки с котла для удобства обслуживания.
Высокоэффективный вентилятор с низким энергопотреблением и уровнем шума.
Скользящий крепежный фланец позволяет регулировать положение головки горения в зависимости от конструкции котла.
Воздухозаборник оснащен воздушной заслонкой. Регулирование расхода воздуха осуществляется электрическим сервоприводом.
Автоматическое полное закрытие воздушной заслонки после остановки горелки для снижения теплопотерь через дымоход.
Газовая рампа оснащается рабочим и предохранительным электромагнитными клапанами, реле минимального давления газа, регулятором давления и газовым фильтром.
Предусмотрена возможность установки устройства контроля герметичности клапанов газовой рампы.
Защита от неправильного подключения разъемов горелки и газовой рампы.
Нижнее подключение газовой рампы.
Топливный насос приводится отдельным электродвигателем.
Топливный контур включает шестеренчатый насос с регулировкой давления, запорными и предохранительным клапанами.
Переключение между газом и дизельным топливом осуществляется вручную.
Контроль наличия пламени осуществляется с помощью УФ-фотодатчика.
Панель управления оснащена световой индикацией рабочего состояния горелки.
Степень электрической защиты — IP40.

Стандартная комплектация

Гибкие топливные шланги.
Форсунки.
Комплект крепления горелки к котлу.
Электрический штекер для подключения.

Примечания

4) Горелка оборудована устройством автоматического перекрытия доступа воздуха в топку при выключении.

CTV) Газовая рампа с устройством контроля герметичности клапанов. Согласно EN 676 устройство контроля герметичности клапанов для данной модели не является обязательным.

**) Максимальное давление газа на входе в регулятор давления.

Номинальная теплотворная способность топлива при 0 °C и давлении 1013 мбар:

Природный газ:
Hi = 35,80 МДж/м³ = 8550 ккал/м³.

Сжиженный газ:
Hi = 92 МДж/м³ = 22000 ккал/м³.

Дизельное топливо:
Hi = 42,70 МДж/кг = 10200 ккал/кг.
