Технические и функциональные характеристики
Двуступенчатая прогрессивная.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с
котла.
Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с
закрытием заслонки в положении покоя, чтобы тепло не рассеивалось в дымоходе. .
Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
Оборудована одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Трехфазный электромотор для вентилятора.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Шаговые электрические сервоприводы для одновременной регулировки воздуха и топлива.
Газовая рампа с клапаном регулировки, функционирования и безопасности, блоком контроля герметичности, реле
минимального и максимального давления, регулятором давления и газовым фильтром.
Автоматический блок управления и контроля горелки с микропроцессором (электронный кулачок) в соответствии с
европейским нормативом EN298, оснащенный блоком контроля герметичности клапанов и соединением еBus.
Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.
Проверка наличия пламени через ионизацию электродов.
Щит управления и мнемосхема с выключателем пуска/останова и выключения горелки, контрольной лампочкой
блокировки, клавиатурой программирования электронного кулачка .
7-штырьковый разъем для вспомогательного питания и соединения линии термостатов с горелкой, 4-штырьковый разъем
для подсоединения электронного регулятора мощности.
Уровень защиты электроустановки IP40.
Размеры горелки:

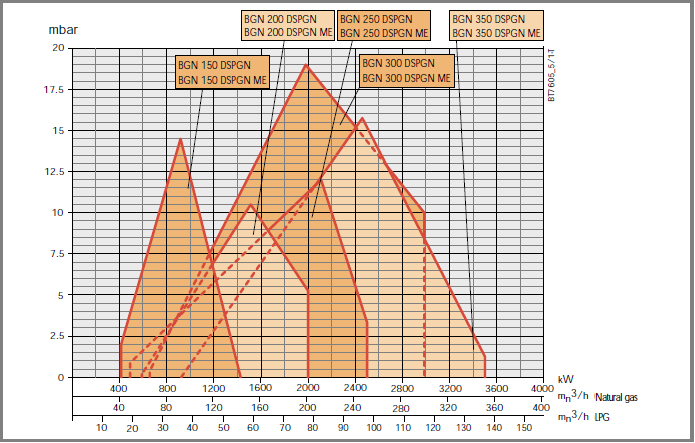

Рабочий диапазон горелки (график):

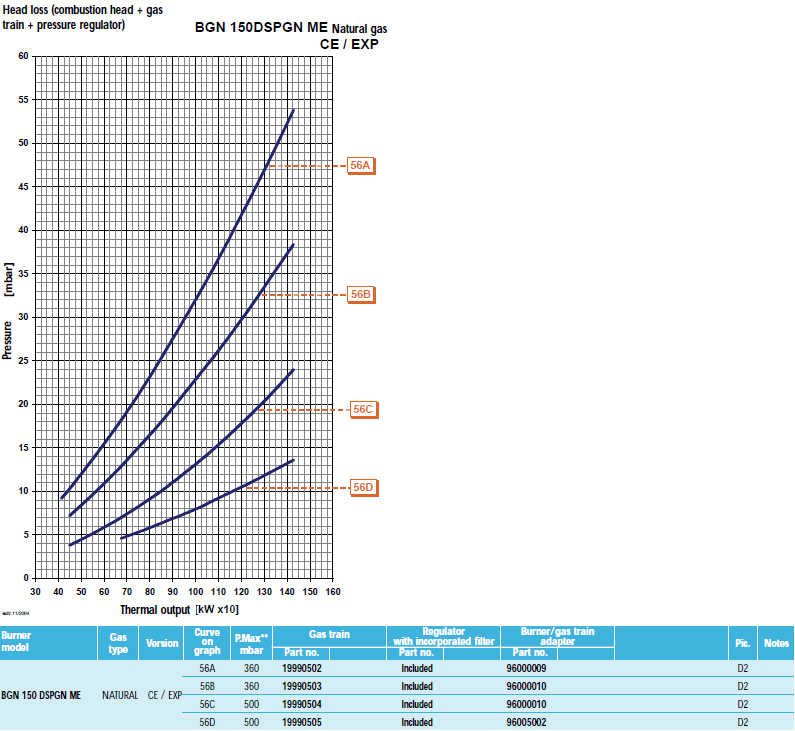

Соответствие горелка рампа:
Стандартная комплектация:
Комплект крепления горелки к котлу
Примечания:
4) Автоматическое перекрытие доступа воздуха в топку
Теплотворная способность природного газа при 0°C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
