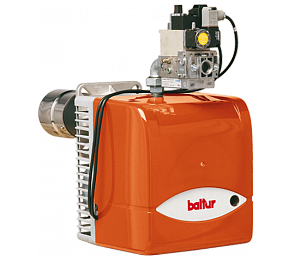

Горелка BTG 12P

Артикул:

17180010

Тепловая Мощность Мин:

38 кВт

Тепловая Мощность Макс:

115 кВт

Расход Газа (метан) Мин:

1,6 нм³/ч

Расход Газа (метан) Макс:

4,7 нм³/ч

Электропитание:

1ф 230В

Тип регулировки:

Двухступенчатая

Размер упаковки Д х Ш х В (мм):

560 × 310 × 350 мм

Вес НЕТТО/БРУТТО (кг):

12/13

Материалы для скачивания
Описание
Отзывы

Инструкция

Скачать

Технические и функциональные характеристики

Двухступенчатая газовая горелка с режимами низкого и высокого пламени.

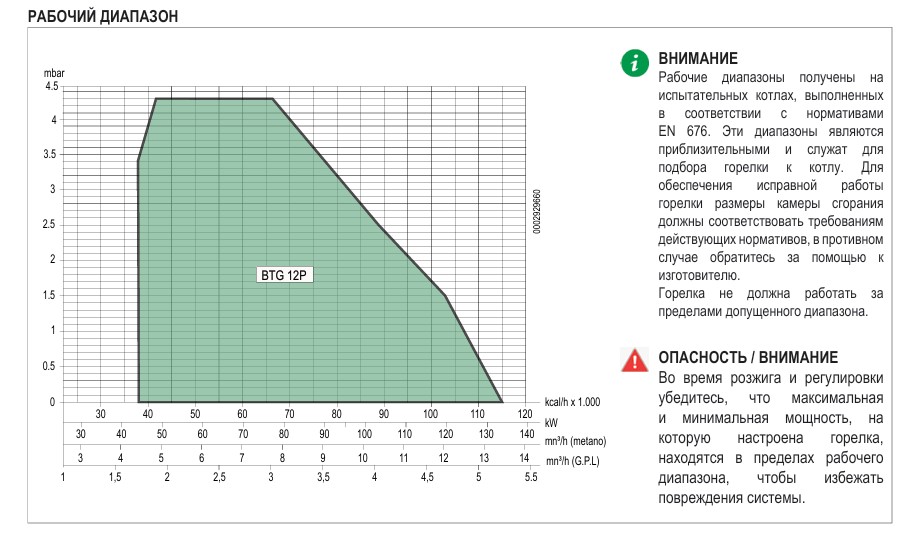

Диапазон тепловой мощности — от 38 до 115 кВт.
Предназначена для работы на природном или сжиженном газе при использовании соответствующей газовой рампы и настройке оборудования.
Может применяться с различными типами камер сгорания в пределах рабочего диапазона горелки.
Газовоздушная смесь формируется в воздуходувной трубе.
Регулируемая головка сгорания позволяет настроить соотношение топлива и воздуха с учётом параметров теплогенератора.
Регулирование подачи воздуха на первой и второй ступени выполняется электрическим сервоприводом.
Воздушная заслонка полностью закрывается при остановке горелки, что уменьшает потери тепла через дымоход.
Съёмный смесительный узел упрощает техническое обслуживание: его можно извлечь без демонтажа горелки с котла.
Предусмотрена возможность комплектации газовой рампой с системой контроля герметичности клапанов.
Контроль наличия пламени выполняется ионизационным электродом.
Горелка соответствует требованиям европейского стандарта EN 676.
Класс выбросов оксидов азота — 2.
Электропитание версии 50 Гц — однофазное, 230 В.
Мощность электродвигателя вентилятора — 0,1 кВт.
Степень защиты электрооборудования — IP40.

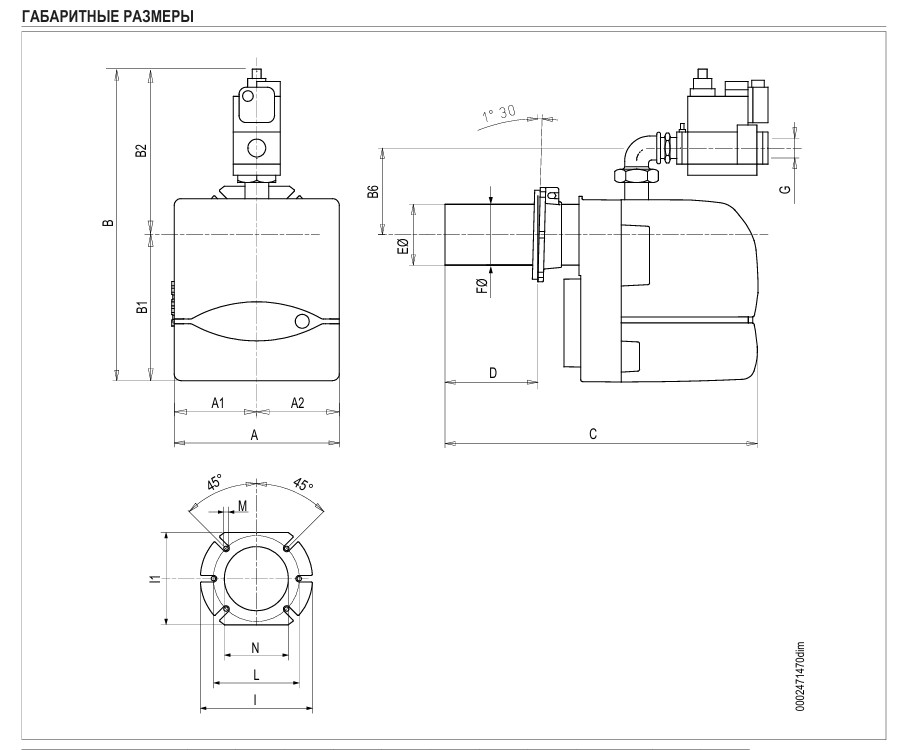

Конструктивные характеристики

Моноблочная конструкция с вентиляторной частью из лёгкого алюминиевого сплава.
Высокоэффективный центробежный вентилятор обеспечивает подачу воздуха для горения.
Воздухозаборное устройство оснащено регулирующей заслонкой.
Электрический сервопривод управляет расходом воздуха на первой и второй ступени мощности.
Регулируемая воздуходувная труба позволяет адаптировать положение головки сгорания к конструкции котла.
Форсунка выполнена из нержавеющей стали, дефлекторный диск — из стали.
Крепёжный фланец позволяет регулировать глубину установки головки сгорания.
Однофазный электродвигатель приводит в действие вентилятор горелки.
Прессостат воздуха контролирует наличие и достаточность потока воздуха для горения.
Газовая рампа включает рабочий и предохранительный электромагнитные клапаны, реле минимального давления газа, регулятор давления и газовый фильтр.
Автоматический блок управления контролирует последовательность запуска, розжига, работу горелки и аварийное отключение.
Ионизационный электрод подготовлен для подключения микроамперметра при настройке и контроле пламени.
Предусмотрены семиконтактный разъём электропитания и термостатического управления, а также четырёхконтактный разъём управления второй ступенью.
Газовая рампа подключается через защищённые от неправильного соединения разъёмы.
Выход газовой рампы направлен вверх.
Шумопоглощающий пластиковый кожух защищает основные узлы горелки и снижает уровень шума.

Стандартная комплектация:

Комплект крепления горелки к котлу (фланец, прокладка)
Семиполярный штекер

Примечания:

Горелка оборудована сервоприводом воздушной заслонки. После остановки горелки заслонка закрывает доступ воздуха в топку.CTV) Газовая рампа с устройством контроля герметичности клапанов.

*) Минимальное давление газа на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.

**) Максимальное давление газа на входе в регулятор давления для версии CE, на входе в газовую рампу — для версии EXP.

Номинальная низшая теплота сгорания природного газа при температуре 0 °C и давлении 1013 мбар:
Hi = 35,80 МДж/м³ = 8550 ккал/м³.
Для сжиженного углеводородного газа:
Hi = 92,11 МДж/м³ = 22 000 ккал/м³.
