Газовая горелка TBG 480 MC


Артикул:
67190010
Тепловая Мощность Мин:
480 кВт
Тепловая Мощность Макс:
4800 кВт
Расход Газа (метан) Мин:
48 нм³/ч
Расход Газа (метан) Макс:
483 нм³/ч
Электропитание:
3ф 400В
Тип регулировки:
Двухступенчатая прогрессивная
Размер упаковки Д х Ш х В (мм):
1530x1150x960
Вес НЕТТО/БРУТТО (кг):
260/320

Инструкция
Скачать
Запчасти (2014 год)
Скачать
Сертификат
Скачать
Запчасти (2015 год)
Скачать

Технические характеристики

  • Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
  • Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
  • Диапазон модуляции: 1:10
  • Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676
  • Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
  • Сопловую сборку можно снять, не снимая горелки с котла
  • Фиксированный крепежный фланец.
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
  • Воздухозаборник с воздушной заслонкой.
  • Механическая регулировка расхода воздуха посредством электрического сервопривода.
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
  • Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
  • Штекеры горелка/рампа с защитой от неправильного подключения.
  • Верхнее подсоединение газовой рампы.
  • Ионизационный контроль пламени с разъемом для подключения микроамперметра.
  • Панель управления с сигнальными лампами.
  • Клеммы для подключения электропитания и термостата.
  • Клеммы для управления второй ступенью горелки или подключения электронного регулятора мощности.
  • Класс электрозащиты: IP54


Размеры горелки:

Размер горелки

A ммА1 ммА2 ммВ1 ммВ2 ммВ5 ммС ммD ммЕ ммF ммI мм.I1 ммL ммM ммN мм
9853856005802902851940620366322580-520M20380




    Соответствие горелка рампа:

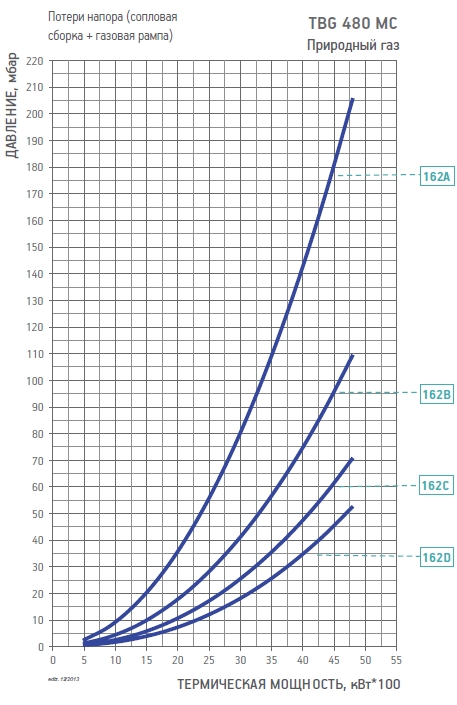

  Рабочий диапазон горелки (график):









Вид газаКривая на графикеВерсияP.Max** мбарИсполн.Газовая рампа Код.Рег.давления газа с фильтром КодАдаптер горелка/рампа КодКонтроль герметич. клап. КодСхема.
ПРИР.162ACE/EXP500CTV
19990599
в комплекте-в комплектеD8
162BCE/EXP500CTV
19990600
в комплекте-в комплектеD8
162CCE/EXP500CTV
19990601
в комплекте-в комплектеD8
162DCE/EXP500CTV
19990602
в комплекте-в комплектеD8



Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка)

Примечания

4)Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)Газовая рампа с устройством контроля герметичности клапанов.
**)Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
