Технические и функциональные характеристики
Горелка для газа/светлых нефтепродуктов.
Funzionamento a due stadi progressivi lato gas, a due stadi (fiamma alta/bassa) lato gasolio.
Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
Testa di combustione a ricircolo parziale dei gas combusti ad emissione ridotte di NOx (classe III secondo norma EN 676 lato gas,
classe II secondo norma EN 267 lato gasolio).
Pompa gasolio accoppiata tramite frizione elettromagnetica al motore del ventilatore.
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Uscita rampa gas dall’alto.
Конструктивные характеристики
Корпус выполнен из легкого сплава алюминия.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.
Quadro comandi completo di sinottico di funzionamento, spie di funzionamento predisposto per il montaggio del regolatore
automatico di modulazione PID.
Проверка наличия пламени через UB фотоэлемент.
Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле
минимального давления, регулятором давления и газовым фильтром.
"Умные" разъемы горелки/рампы (для защиты от неправильного использования).
Размеры горелки:

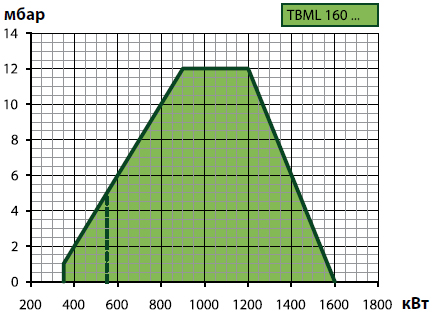

Рабочий диапазон горелки (график):
Стандартная комплектация:
Топливный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), семи- и четырехполюсный электрические штекеры.
Опции:
Электронный регулятор мощности 98000057
Датчик модуляции
Примечания:
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
*) Минимальная мощность при работе на дизеле.
Теплотворная способность топлива при 0°C, 1013 мбар:
Природный газ: Hi = 35,80 МДж/м3 = 8550 ккал/м3,
Дизельноге топливо: Hi = 42,70 МДж/кг = 10200 ккал/кг.
Для другого вида газа или его давления свяжитесь с нашим представителем.
